Bmeters Hydrodigit-S1 LoRaWAN: monitorización y lectura remota

Ficha técnica

Lo esencial del Hydrodigit-S1 de un vistazo. Al pedirlo, elige la versión LoRaWAN o Combo: la versión solo wM-Bus no transmite por LoRaWAN.

Hydrodigit-S1 · Bmeters

Contador digital de chorro único con radio LoRaWAN integrada

Tipo

Chorro único, lectura inductiva, antimagnético

Agua

Fría (T50) y caliente (T30-90)

Radio

LoRaWAN 1.0.3, clase A, EU863-870

Envío por defecto

Cada 12 h, 7 días a la semana, 24 h al día

LoRaWAN 1.0.3 · Clase A

IP68

• DN15 · DN20Calibres ½" y ¾"
• IP68Sumergible
• 5 kmAlcance máximo
• 13 añosBatería, según configuración

Qué versión pedir

• Solo wM-Bus

  Lectura walk-by / drive-by

  No transmite por LoRaWAN
• LoRaWAN

  Radio LoRaWAN integrada

  Compatible con Datakubo
• Combo

  LoRaWAN + wM-Bus OMS v4

  Compatible con Datakubo

Bmeters e Hydrodigit son marcas de B METERS S.r.l. Datakubo no está afiliado a Bmeters. Datos técnicos según el manual de usuario Hydrodigit-S1 v2.3.

Conéctalo en 3 pasos

Si no transmite: qué revisar, en este orden

• El icono de radio no aparece: la radio sigue dormida. Aún no han pasado unos 5 litros por el contador; abre un grifo aguas abajo.
• El icono parpadea y luego se apaga: el contador lo ha intentado y no se ha unido a la red. Revisa en tu LNS el DevEUI, el JoinEUI/AppEUI y la AppKey, que el plan de frecuencias sea EU863-870 y que la versión MAC del dispositivo sea LoRaWAN 1.0.3.
• Se une pero no llega nada a Datakubo: casi siempre falta el decodificador. Sin él, el servidor de red reenvía la trama en binario y Datakubo no tiene una lectura que guardar. Después, comprueba que el webhook o la integración HTTP estén activos y con tu clave de API.
• Llega a ratos: es cobertura. Mira el RSSI y el SNR de cada uplink en TTN (Live data del dispositivo) o en ChirpStack (LoRaWAN frames). La trama real de más abajo llegó con −115 dBm y SNR 1 dB a SF7: débil, pero con margen. Si la señal cae más, la red sube el spreading factor, cada envío dura más en el aire y la batería se gasta antes.

En cuartos de contadores y sótanos, lo que más ayuda es acercar el gateway: un equipo en el propio edificio suele resolver lo que no resuelve ninguna configuración.

Ejemplo de payload y datos decodificados

Esta es una trama real de uno de los Hydrodigit-S1 de AquaLinks recibida por The Things Network (DevEUI omitido). Datakubo no necesita el binario: lee los campos que ya ha decodificado tu servidor de red y toma cumulativeFlowM3 como lectura. En ChirpStack los mismos campos llegan dentro de object en lugar de decoded_payload.

45 19 04 00 00 02 00 00 00

{
  "cumulativeFlowM3": 1.049,
  "battery_status": "OK",
  "alarm_leakage": false,
  "alarm_burst": false,
  "alarm_reverse_flow": false,
  "alarm_overflow": false,
  "alarm_low_battery": false,
  "alarm_wrong_installation": false,
  "temperature": null
}

"uplink_message": {
  "f_port": 1,
  "frm_payload": "RRkEAAACAAAA",
  "decoded_payload": { "cumulativeFlowM3": 1.049, … }
}

{
  "deviceInfo": { "tenantName": "…", "devEui": "…" },
  "fPort": 1,
  "data": "RRkEAAACAAAA",
  "object": { "cumulativeFlowM3": 1.049, … }
}

¿Quieres decodificar una trama tuya? Prueba el decodificador de payloads LoRaWAN.

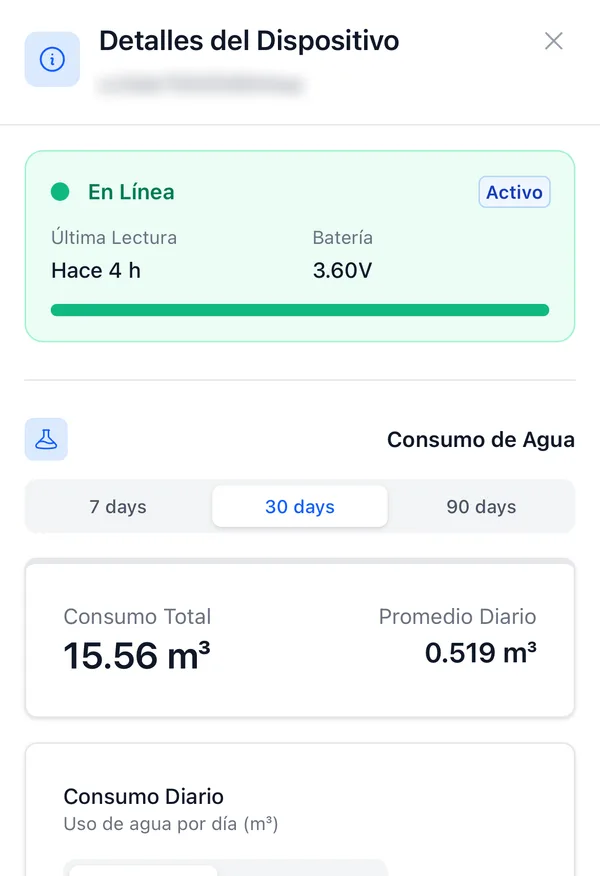

Qué ves del Hydrodigit-S1 en Datakubo

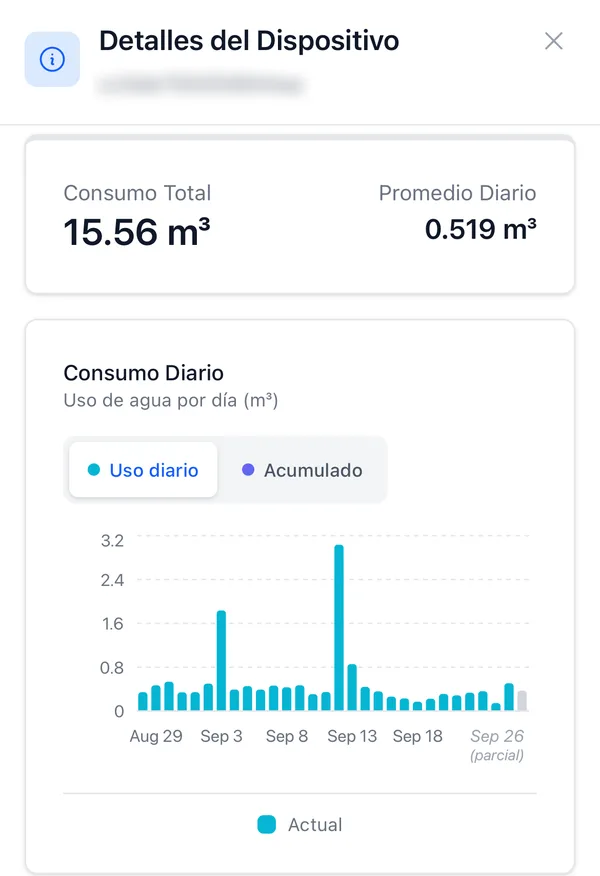

Así se ve uno de los Hydrodigit-S1 de AquaLinks en el panel. Fíjate en el gráfico: el consumo diario no llega a cero ningún día. Es agua que corre todo el tiempo, y es justo lo que el contador detecta como fuga; la alarma aparece en el panel sin configurar nada.

• Volumen acumulado en m³, la lectura del totalizador, con histórico completo y consumo diario por contador.

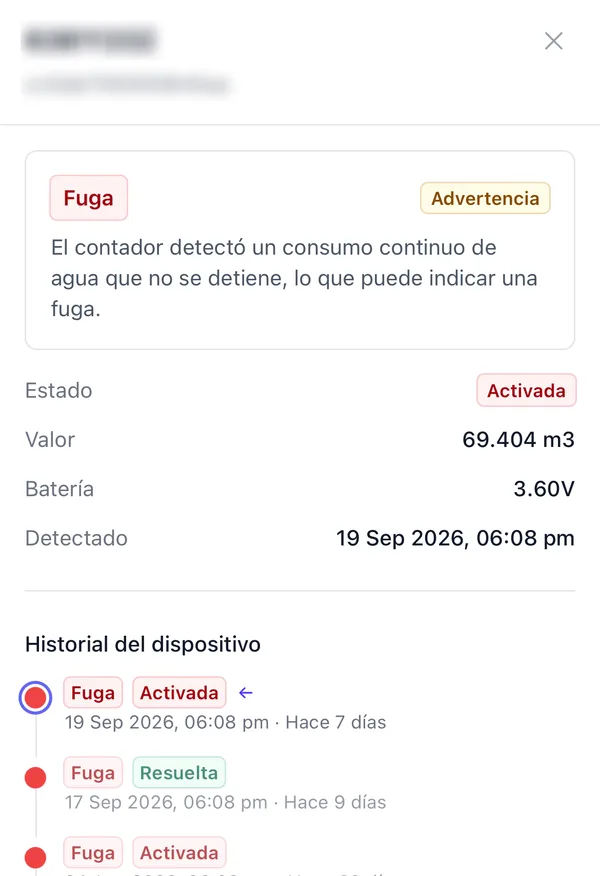

• Alarmas del propio contador: fuga, rotura, flujo inverso, sobrecaudal y montaje incorrecto, tal como las reporta el equipo.
• Estado de batería: el contador avisa con antelación antes de agotarse y Datakubo lo marca en la ficha del dispositivo.

Umbrales según el manual de usuario del Hydrodigit-S1 v2.3; caudales según la ficha técnica de B Meters. Q3 es el caudal permanente, el que el contador aguanta de forma continua, y Q4 el de sobrecarga, que solo debe darse en picos cortos (por norma MID, Q4 = 1,25 × Q3). Una rotura es, en la práctica, varios grifos abiertos a tope durante media hora sin parar.

Cada cuánto envía datos

Por defecto el Hydrodigit-S1 transmite cada 12 horas, todos los días. Es lo que permite que la batería dure hasta 13 años.

Cada envío incluye además las 14 lecturas horarias anteriores, guardadas en el propio contador. Hoy Datakubo registra el totalizador de cada envío. Si necesitas el perfil hora a hora en el panel, cuéntanoslo en la demo.

La frecuencia se cambia con el cable óptico UC-Cable de Bmeters y su software; por ejemplo, un envío cada 6 horas con temperatura.
